I - Énoncé de la problématique

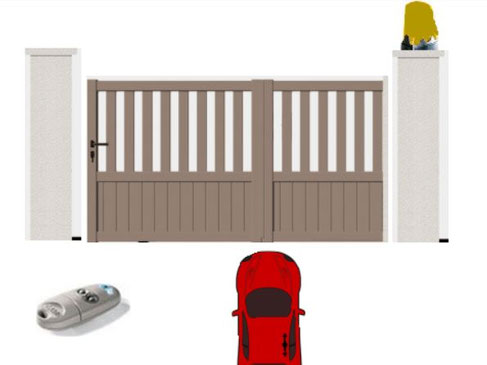

Comment programmer le fonctionnement automatique du portail ?
Cliquer sur les images pour consulter ou télécharger
II - Rappels

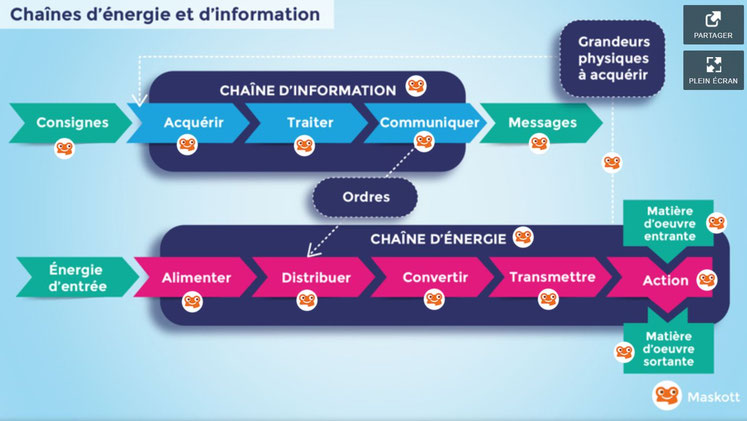

Compléter la chaîne d’information et la chaîne d’énergie du portail automatique avec les éléments fournis.
III - Description du fonctionnement du portail automatique sous forme de
logigramme avec plus ou moins d'aide

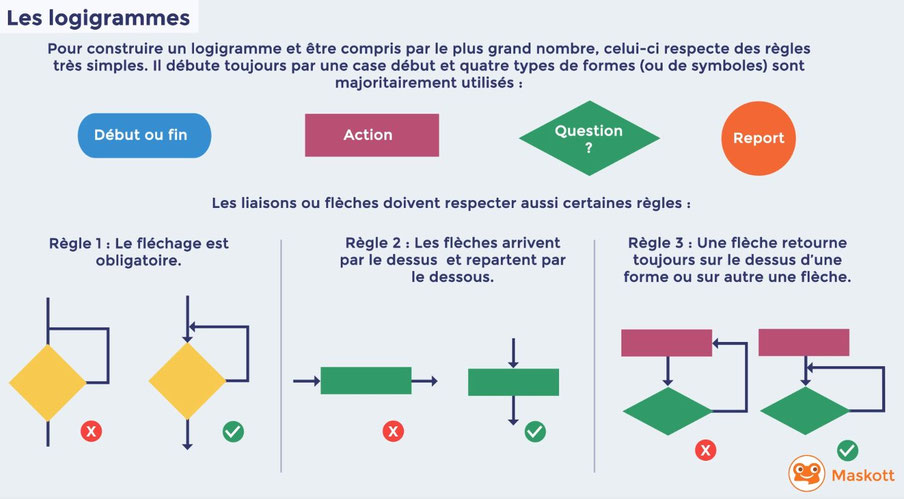

1 - Principe d'un logigramme.
Cliquer sur l'image ci dessous pour accéder à l'animation.
3 - Logigramme du fonctionnement sans aide
4 - Logigramme du fonctionnement avec aide
IV - Réalisation du programme de fonctionnement du portail automatique
avec plus ou moins d'aide.

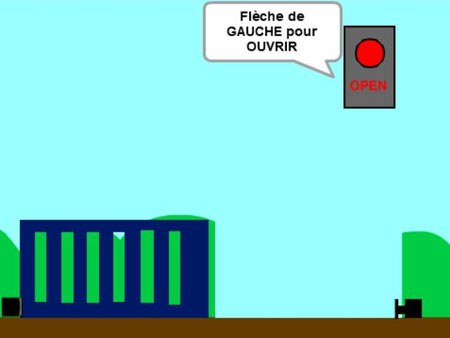

1 - Programme de fonctionnement niveau 1 : facile.
a) Cliquer sur l'image ci dessous pour accéder au fichier.
b) En haut à droite de l'écran cliquer sur la flèche de téléchargement.
c) Programmer Flèche de droite pour fermer le portail.
2 - Programme de fonctionnement niveau 2 : éléments fournis
a) Cliquer sur l'image ci dessous pour accéder au fichier.
b) En haut à droite de l'écran cliquer sur la flèche de téléchargement.
c) Programmer l'ouverture et la fermeture du portail à l'aide de l'algorigramme précédent.
Ajouter les éléments manquants.
3 - Programme de fonctionnement niveau 3 : Difficile

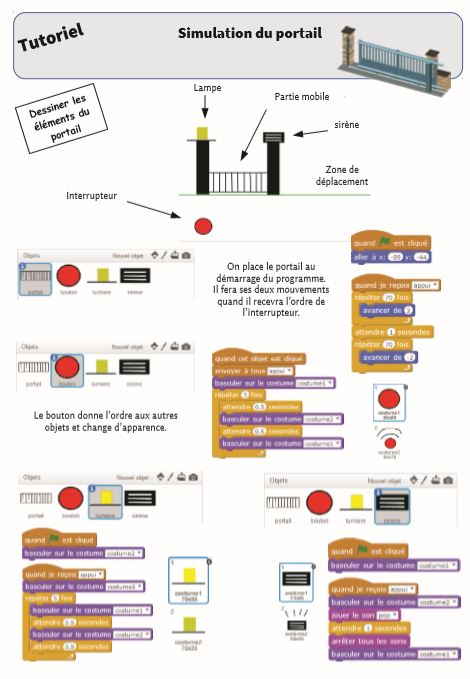

Cliquer sur l'image pour consulter le tutoriel.
Programmer l'ouverture et la fermeture du portail à l'aide de l'algorigramme précédent.
Créer tous les éléments, en ajouter éventuellement. Proposer des améliorations.
V - Pour aller plus loin avec les logigrammes.

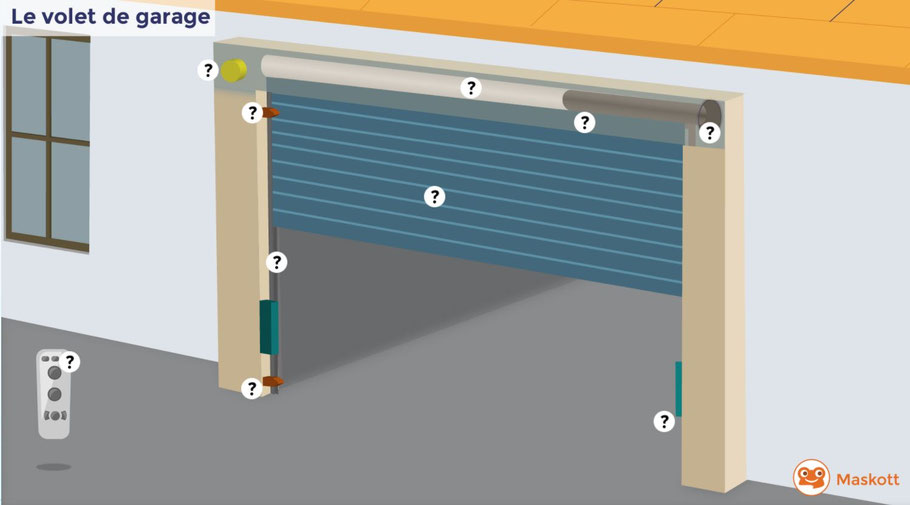

Cliquer sur l'image ci-dessous pour découvrir une simulation du fonctionnement d'une porte de garage.
Mots clés : automatisme, volet, garage, capteur infrarouge.

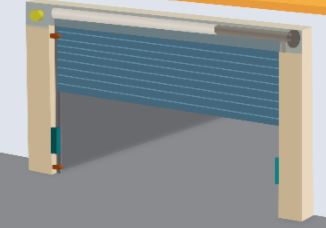

Compléter le logigramme du volet de garage automatique (avec rappels inclus) :
Cliquer sur l'image ci-dessous.
